储能是智能电网、可再生能源系统、能源互联网的重要组成部分和关键技术。随着大规模储能市场应用的爆发，1MW的储能系统必定是一个标准的应用单元，其对多微网的并网及离网应用具有重要研究意义。
集成电池、BMS、变流器、智能切换柜、EMS等核心部件全部放在一个集装箱里面，40英尺的集装箱就可以做到。这种一体式的解决方案可以应用在储能电站的调峰、调频，或者梯次电池的利用，应急供电的场合及一些削峰填谷的商业应用等方面。
储能电站整个系统的搭建规模比较大，个人建议将PCS和电池部分分开，单独放置在一个集装箱里面，这样在维护及电池的通风散热方面会比较合理。

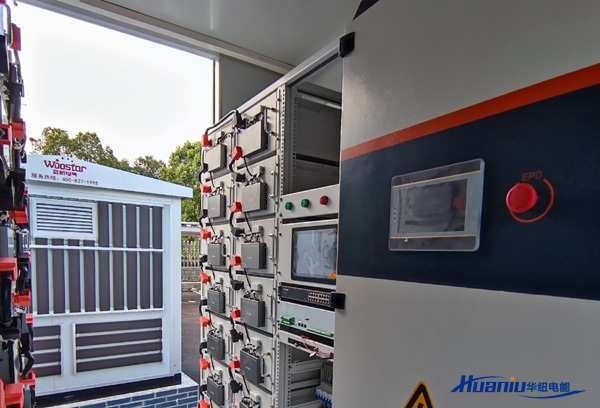

1、电池仓：电池仓主要包括1MWh的电池、电池架、BMS控制柜、七氟丙烷灭火柜、散热空调、烟感照明、监控摄像头等。电池需要配备相对应的BMS管理系统。电池的类型可以是铁锂电池、锂电池、铅炭电池及铅酸电池。铅酸电池的能量密度偏低，而且体积较大，标准的40英尺的集装箱可能没办法放下，目前主流的标配设计是1MWh的磷酸铁锂电池。散热空调根据仓里的温度进行实时调节。监控摄像头可以远端监控仓里设备的运行状态。最终可以组成一个远程的客户端，通过客户端或者app对仓里设备的运行状态、电池状态等进行监测和管理。
2、设备仓：设备仓主要包括PCS和EMS控制柜。PCS可控制充电和放电过程，进行交直流的变换，在无电网情况下可以直接为交流负荷供电。EMS在储能系统的应用里面，功能和作用都比较重要。在配电网方面，EMS主要通过跟智能电表的通讯，采集电网实时功率的状态，并实时监测负载功率的变化。控制自动发电，对电力系统状态的安全性进行评估。1MWh的系统里面，PCS和电池的比例可以是1:1或者1:4（储能PCS250kWh，电池1MWh）。
1MW集装箱式变流器散热设计采用前进分后出风的设计，这种设计适用于将所有PCS全部放置在同一个集装箱的储能电站。将集装箱内部配电系统的走线、维护通道及散热设计整体一体化优化设计，便于远距离运输，减少事后维护的成本。
