以1MW／1MWh集装箱式储能电站为例，系统一般由储能电池系统、监控系统、电池管理单元、专用消防系统、专用空调、储能变流器及隔离变压器组成，并最终集成在一个40英尺集装箱内。

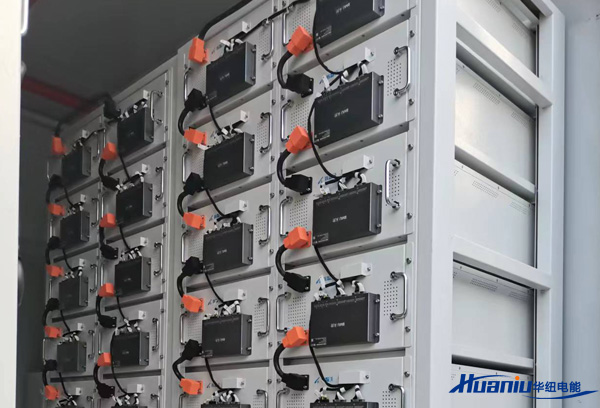

其中电池系统主要由电芯串并联构成：首先十几组电芯通过串并联组成电池箱，然后电池箱通过串联组成电池组串并提升系统电压，最终将电池组串进行并联提升系统容量，并集成安装在电池柜内。
监控系统主要实现对外通讯、网络数据监控和数据采集、分析和处理的功能，保证数据监控准确、电压电流采样精度高、数据同步率及遥控命令执行速度快；电池管理单元拥有高精度的单体电压检测与电流检测功能，保证电芯模块的电压均衡，避免电池模块间产生环流，影响系统运行效率。
为了保证系统的安全，集装箱内配置了专用的消防及空调系统，其中消防系统通过烟雾传感器、温度传感器、湿度传感器、应急灯等安全设备感知火警，并自动灭火；专用空调系统根据外部环境温度，通过热管理策略控制空调冷热系统，保证集装箱内温度处于合适区间，延长电池使用寿命。
储能变流器是将电池直流电转换为三相交流电的能量转换单元，其可运行于并网及离网模式。并网模式下变流器按照上层调度下发的功率指令与电网进行能量交互；离网模式下储能变流器可为厂区负荷提供电压频率支撑，并为部分可再生能源提供黑启动电源。储能变流器出口与隔离变压器连接，使一次侧与二次侧的电气完全绝缘，最大程度保证集装箱系统的安全。
移动式储能系统以其较为突出的灵活便捷性已广泛应用于电力系统输发配送等领域。与传统固定式储能电站相比，集装箱储能系统的模块化设计采用了国际标准化的集装箱尺寸，允许远洋和公路运输，可以通过高架起重机进行吊装，可移动性强，不受地域限制。另外集装箱储能系统可进行工厂化生产，直接在车间进行组装调试，大大节约了工程的施工和运维成本，并实现事故隔离。相信随着电池本体技术的不断突破，移动式储能系统的能量密度将进一步提升，成本也会大幅度下降，移动式储能系统的实际价值将不断体现，应用范围也会不断扩张，未来必定会成为推进能源生产和消费革命的重要载体，是能源互联网中极具发展前景的技术和产业。
